De geperste stalen plaat die het beton van de vloer ondersteunt, staat bekend als het vloerdek. Het truss -dek van de stalen bar is aan te passen aan de vereisten voor de snelle constructie van de hoofdstaalstructuur en biedt een stevig werkplatform in een korte periode. Het truss-dek van stalen bars is een nieuwe generatie vloerdekken ontwikkeld door bouwingenieurs.
Het truss-dek van stalen bars is een nieuwe generatie vloerdekken ontwikkeld door bouwingenieurs. De stalen staven in het vloerdek worden verwerkt tot spanten van stalen staaf met behulp van semi-automatische lasapparatuur voor metaalmetalen in de fabriek om de verhoogde hoogte en het draagvermogen van het vloerdek te vervangen.
Dit systeem integreert de stalen staven in de betonnen vloerplaat met de bouwsjabloon. Tijdens de bouwprocedure kunnen de truss-dekken met stalen bars bestand zijn tegen het gewicht van nat beton op de vloerplaat en de bouwbelasting. Tijdens de gebruiksperiode werken de bovenste en onderste akkoordstalen staven van de stalen truss samen met het beton als geheel om de gebruiksbelasting te weerstaan.
Het truss-dek van stalen bars wordt gevormd door de stalen truss en het onderste vel te verbinden door weerstandspleklassen. De stalen bars spanten is gemaakt van stalen staven, die worden gebruikt als het bovenste akkoord, het onderste akkoord en de webbalken volgens de verschillende positie. Het onderste vel kan worden gemaakt van gegalvaniseerde stalen plaat of de koudgerolde stalen plaat.

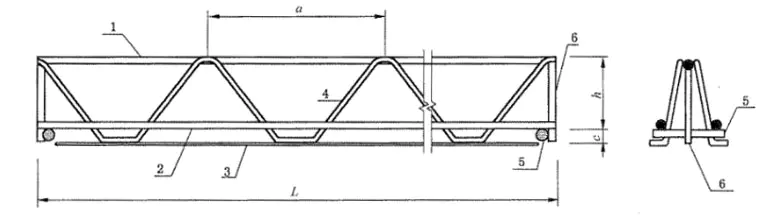

Verheven

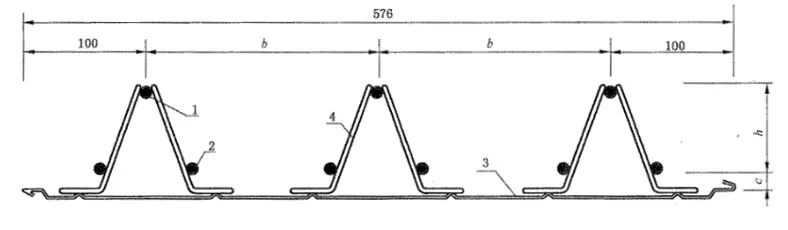

Sectionele weergave
1 、 Het bovenste akkoord ； 2 、 het onderste akkoord ； ；
3 、 Het onderste blad ； 4 、 webstaven ；
5 、 Horizontale versterking van ondersteuning ； 6 、 Verticale ondersteuningsstaven.
L ： Lengte van stalen truss vloerplaat, ≤12000 mm ；
H ： Hoogte van stalen truss, 70 ~ 170 mm
een ： Afstand tussen stalen truss -secties, 200 mm;
B ： Spacing tussen stalen spanten, 188 mm;
C ： Dikte van betonafdekking, 15 mm;

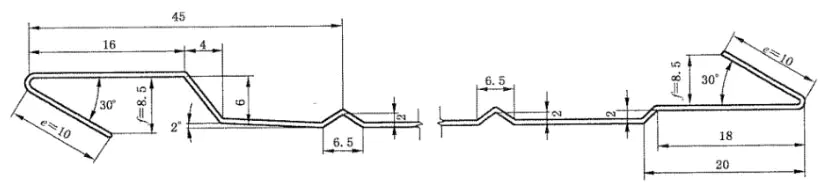

Diagram van het onderste blad
Voordat de stalen bars truss-decks wordt gelegd, moet de referentielijn worden ingesteld volgens de startpositie op de tekening. Het eerste bord moet uitlijnen met de referentielijn en de andere boards zijn in volgorde geïnstalleerd. De verbinding van de planken hanteert een bevestigingsmethode en de haakverbinding tussen de planken moet strak zijn om ervoor te zorgen dat er geen lekkage is bij het gieten van beton.
